Präziser, schneller und kostengünstiger Holzrahmenbau – robotergestützt

Beschleunigen Sie den Hausbau um bis zu 70 % und bewahren Sie dabei höchste Präzision und Flexibilität.

Die mobile, doppelseitige Fertigungslinie bearbeitet gleichzeitig beide Seiten des senkrecht gebauten Elements und fertigt Holzrahmenwände, Dachflächen, Decken und Hybridpaneele.

Was ist FHL Wie funktioniert FHL Für wen ist FHL

↓

Was ist FHL

Was ist fHL

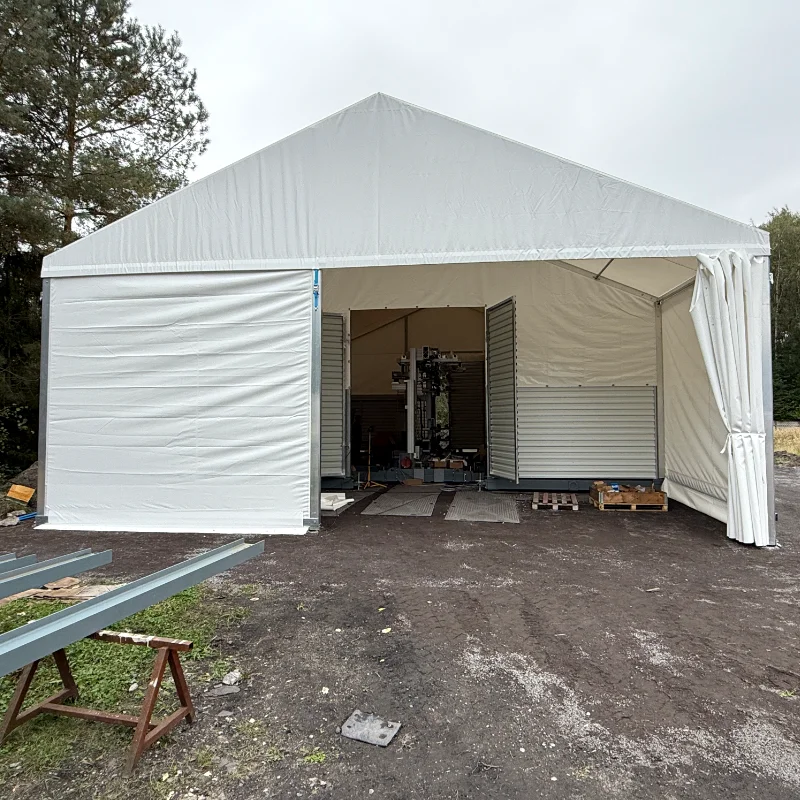

fHL (fastHOMELine) ist eine mobile Fertigungslinie für die Vorfertigung von Bauelementen (u. a. Fachwerkwände, Dachflächen-Segmente, Decken, Hybridpaneele).

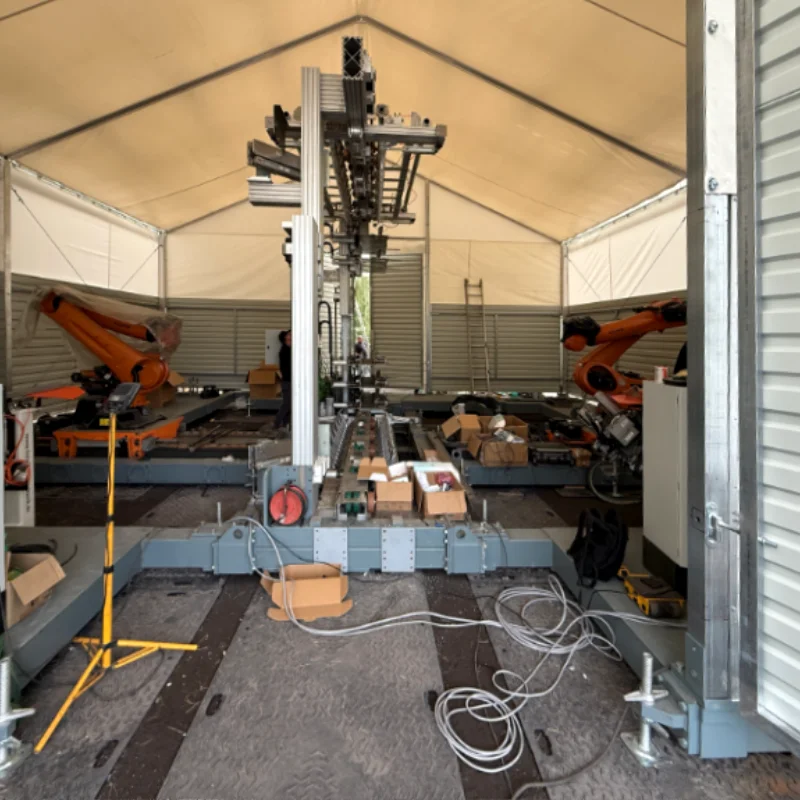

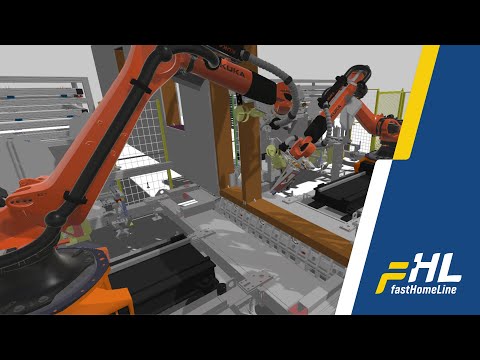

Ihr Kernstück ist eine symmetrische Zelle, ausgestattet mit 2 Stück KUKA/KR-Quantec-Robotern, die auf beiden Seiten des Elements arbeiten und in einem synchronisierten Zyklus zusammenarbeiten. FHL kombiniert:

automatisierte Montage
digitale Geometrie- und Qualitätskontrolle der Einzelteile (Messung + Toleranzprüfung),
autonome Fertigungsprozesse
CAD/CAM-Datenfluss – Produktion auf der Grundlage von Plänen (u. a. WUP).

In der Praxis soll FHL – nahezu unabhängig von der Verfügbarkeit von Personal – industrielle Wiederholbarkeit gewährleisten:

kürzere Zyklen
stabile Qualität
planbare Produktion

fHL ist die intelligente Fertigungslinie für schnelles, präzises und zukunftssicheres Bauen.

Wie funktioniert die FHL

In der FHL werden Bauelemente stehend im Durchlaufverfahren automatisch, beidseitig und gleichzeitig montiert.

Materialzuführung

Die Einzelteile werden auf beiden Seiten der Produktionslinie zugeführt (Bediener / automatisierter Transport).

Erkennung, Eingangsmessung und Qualitätskontrolle 4.0

Lasersensoren erkennen die Stärke der Einzelteile und Hochauflösende Kameras erfassen Form und die Abmessungen der Einzelteile. Das System überprüft, ob die zugeführten Einzelteile dem nächstem Montageschritt entsprechen und innerhalb der erforderlichen Toleranzen liegen (Längen, Winkel, Stärke).

Überprüfung der Übereinstimmung mit dem Modell

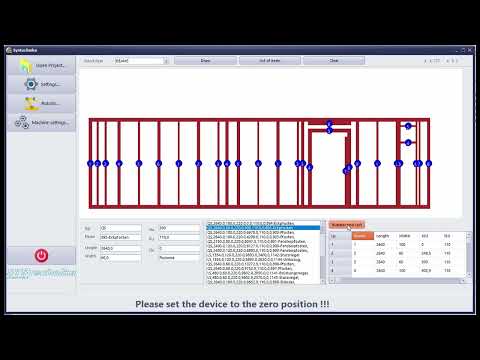

Die Geometrie der Einzelteile wird mit den CAD/CAM-Daten (z. B. aus der WUP-Datei) verglichen und bestätigt. Nur die positiv abgeschlossene Qualitätskontrolle erlaubt das Weiterleiten der Einzelteile in die weitere Bearbeitung in der Montagezelle. Wenn ein Einzelteil die Parameter nicht erfüllt, erkennt das System den Fehler und sortiert das Einzelteil vor der Montage aus.

Roboter Positionierung bei der Montage

Mit den Vermessungsdaten werden die Roboter wiederholgenau zu den exakten Greifpunkten der Einzelteile geführt.

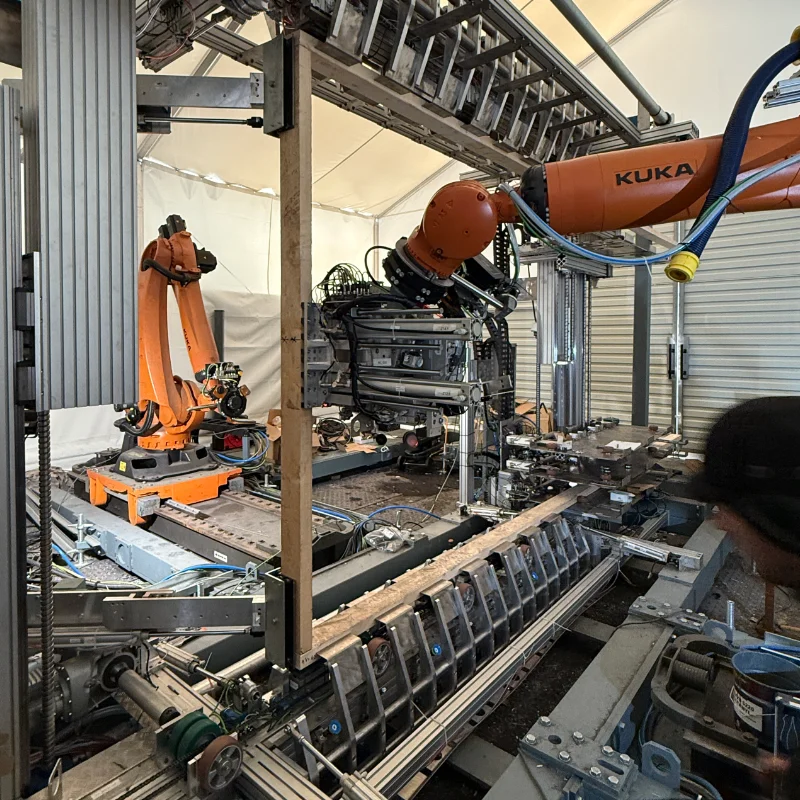

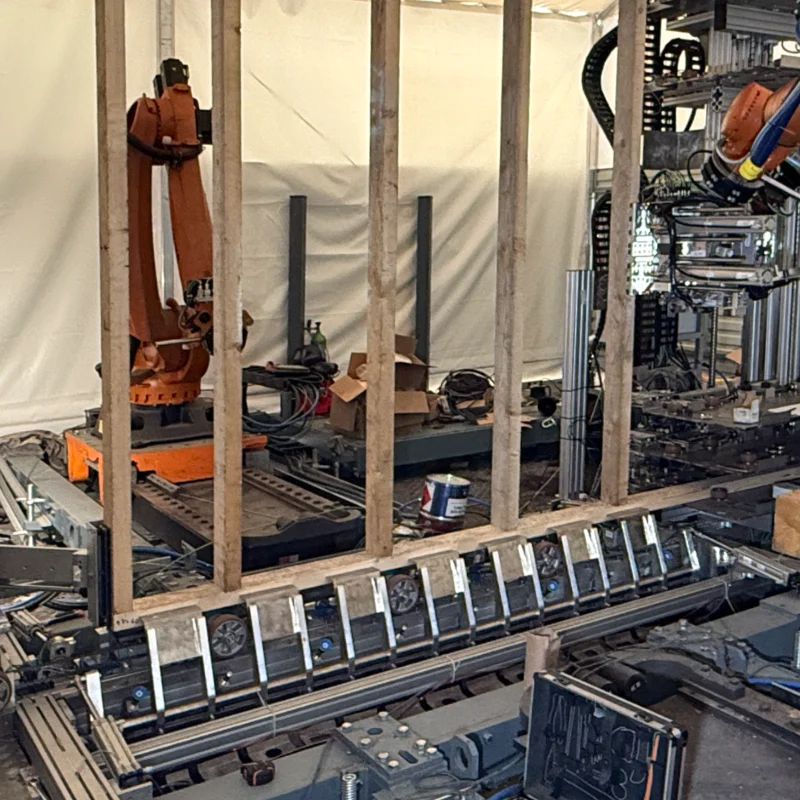

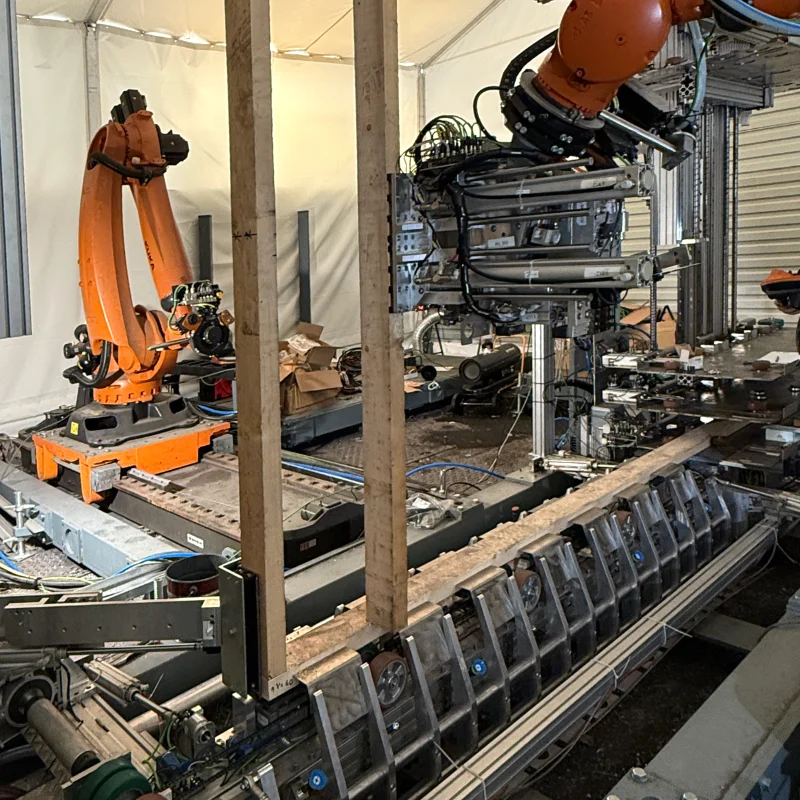

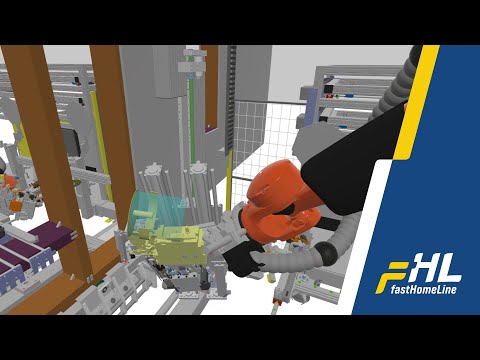

Montage im Herzen der Linie: Zentrale Fertigungseinheit (FRAMER) + doppelte Roboterzelle

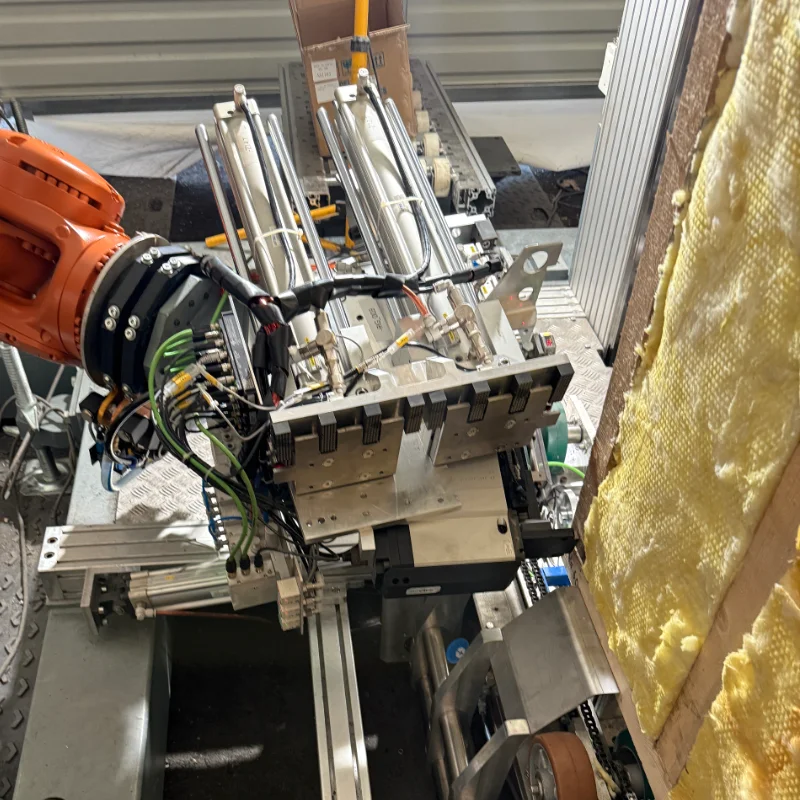

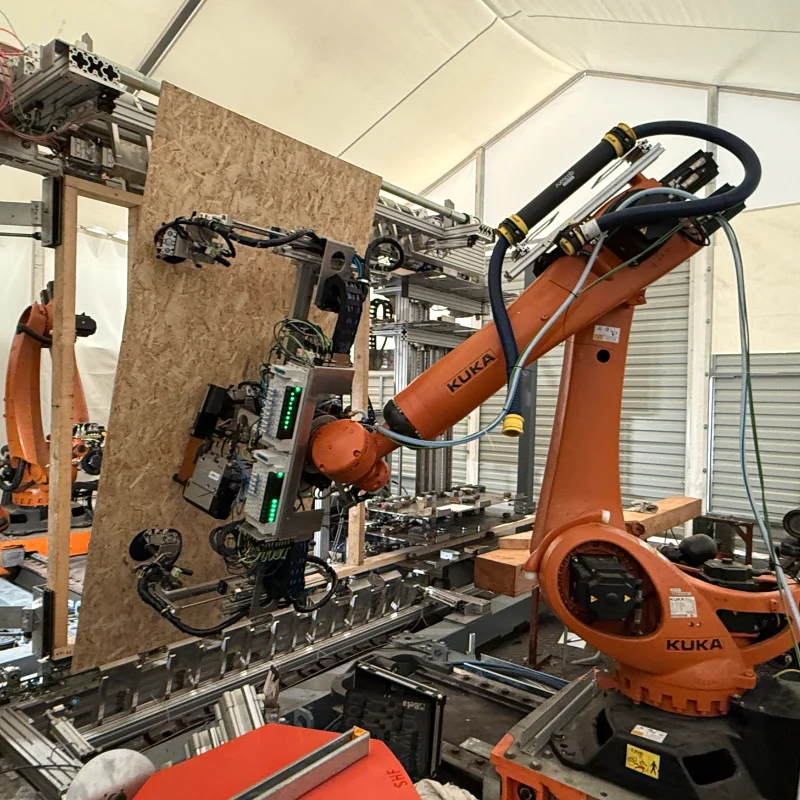

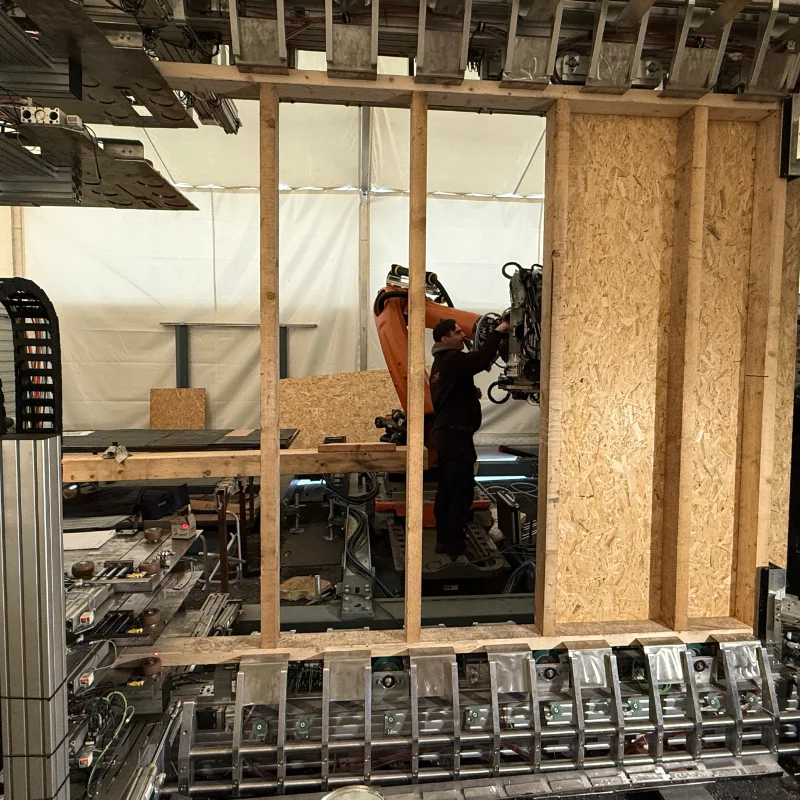

Die Roboter greifen, drehen, positionieren und montieren die Einzelteile auf einem gemeinsamen Rahmen. Die beidseitige Bearbeitung des entstehendes Elements verkürzt den Zyklus erheblich. Es wird eine hohe Montagepräzision bei hoher Wiederholgenauigkeit unter Berücksichtigung der Materialtoleranz erreicht.

Weiterleitung des gebauten Elements zur Endbearbeitung

Das vorgefertigte Element wird zum Endbearbeitungsbereich zur Fertigstellung weitergeleitet (z. B. Vormontage der Sanitärinstallation / Elektroinstallation, Einbau von Fenstern, Vorbereitung der Putzoberflächen, Vorbereitung für die Endmontage / den Weitertransport – je nach Betriebsprozess und Auftrag).

Für wen ist die FHL

Privatkunden

Sie sind Privatinvestor und möchten ein Haus bauen – entscheidend sind dabei Vorhersehbarkeit, Qualität ohne Überraschungen und eine kurze Zeit bis zum Einzug in Ihr neues Zuhause. Der lizenzierte Betreiber unseres Systems ist in der Lage, für jeden Kunden Elemente nach Bestellung in einem vorhersehbaren Budget und Zeitrahmen herzustellen. Der Fachmann steht Ihnen unterstützend zur Seite und unter seiner Aufsicht und Begleitung wird Ihr Projekt zum vollen Erfolg.

Die häufigsten Herausforderungen

Risiko von Verzögerungen und Abweichungen vom Zeitplan,
Unsicherheit hinsichtlich der Ausführungsqualität und kostspieligen Nachbesserungen,
Schwierigkeiten bei der Kontrolle mehrerer Teams und Subunternehmer,
Unsicherheit, da das Endergebnis erst am Ende sichtbar wird.

Was bietet FHL in diesem Szenario?

Vorfertigung unter kontrollierten Bedingungen: wiederholbare Geometrie und Qualität,
kurze Bauzeit,
weniger Korrekturen auf der Baustelle dank der hohen Präzision der Elemente,
Verringerung des Risikos von Ausführungsfehlern,
planbarer Bauprozess

Produktion beauftragen Überprüfen Sie den Kalender

Für wen ist die FHL

Zimmerer, die Holzhäuser fertigen

Ihr Zimmereiunternehmen fertigt Holzhäuser in Ständerbauweise. Entscheidend sind: Kapazität, Termintreue und kontrollierte Qualität.

Die häufigsten Herausforderungen

Personalmangel,
Wetterabhängigkeit,
Engpässe bei der Herstellung von Bauteilen,
Termindruck auf Kosten der Qualität
die Gefahr des Kundenverlustes bei langen Wartezeiten,
uneinheitliche Qualität innerhalb eines Gewerkes und Nachbesserungen.

Was bietet FHL in diesem Szenario?

Erhöhung der Durchsatzleistung bei geringerem Personalbedarf,
stabiler Produktionszyklus
wiederholbare Elemente = weniger Anpassungen auf der Baustelle und weniger Reklamationen,
Möglichkeit eines einfachen Einstiegs in die Vorfertigung auf „industrielles Niveau” in Ihren Unternehmen.
Skalierbarkeit ohne sofortigen Umzug in eine weitere Halle (abhängig von der Anordnung der Anlage).

Kauf Vermietung Auftragsfertigung Überprüfen Sie den Kalender

Für wen ist die FHL

Produktion von Fertighäusern

Sie betreiben einen Fertigungsbetrieb (mittlere/große Größe). Entscheidend sind: Stückkosten, Standardisierung des Prozesses, Auslastung der Halle.

Die häufigsten Herausforderungen

steigende Betriebskosten (Qualifiziertes Personal, Fläche, Ausfallzeiten),
begrenzte Produktionskapazität trotz hoher Nachfrage,
Schwierigkeiten bei der Aufrechterhaltung guter Qualität in der Serie,
kostspieliger Produktionszyklus durch bestimmte Phasen der Vorfertigung mit den bisherigen Technologien (horizontale Fabrikation mit hohem Flächenbedarf in der Halle).

Was bietet FHL in diesem Szenario?

Geringere Betriebskosten pro m² Elementfläche
hohe Produktionskapazität bei gleichzeitiger Entlastung des Personals,
stabile Qualität dank präziser Roboterarbeit, Messung und Geometriekontrolle,
bessere Effizienz durch Kombination aller Bearbeitungszyklen in einer Station.

Kauf Vermietung Auftragsfertigung Überprüfen Sie den Kalender

Für wen ist die FHL

Investoren, die die Herstellung von Fertigteilen in Auftrag geben

Sie haben ein Projekt und einen Bauzeitplan, möchten aber nicht in der Warteschlange der Fertigteilwerke stehen. Entscheidend sind: Start-Termin, Anpassung an den Bauzeitplan durch starre Produktionsplanungen in dem Werken und gesicherte Qualität.

Die häufigsten Herausforderungen

lange Warteschlangen und ungewisse Liefertermine,
die Produktion passt nicht zu Ihrem Zeitplan,
das Risiko, dass die Elemente nicht der erforderlichen Qualität entsprechen und dies erst auf der Baustelle auffällt,
Schwierigkeiten bei Änderungen in der Endphase.

Was für Lösung bietet FHL in diesem Szenario?

Produktion zu einem bestimmten Termin geplant – „Just In Time“ möglich
stabile Qualität dank präziser Roboterarbeit, Messung und Geometriekontrolle,
keine Transportkosten, bei Großaufträgen - mehrere Häuser in einem Baugebiet - direkte Materiallieferung an die Baustelle ohne Werk-Zwischenlagerung
Änderungen am Bauplan können bis kurz vor der Endmontage umgesetzt werden.

Kauf Vermietung Auftragsfertigung Überprüfen Sie den Kalender

Angebotsmodelle

Kauf & Leasing

Möchten Sie ein Gerät, das genau auf Ihr Unternehmen zugeschnitten ist? Erfahren Sie, was Sie vor dem Gespräch vorbereiten müssen, damit das Angebot maßgeschneidert ist, und sehen Sie sich den gesamten Prozess an – vom ersten Kontakt bis zur Inbetriebnahme bei Ihnen.

Infos zum Kauf

Mieten statt kaufen?

Sie erwägen, zu mieten statt zu kaufen? Sehen Sie sich die Liste der wichtigsten Informationen an, die Ihnen helfen, das beste Angebot zu finden, und erfahren Sie, wie die Zusammenarbeit bei der Vermietung von A bis Z in der Praxis aussieht.

Mietbedingungen ansehen

Lohnfertigung (FHL)

Möchten Sie uns mit der Produktion beauftragen, anstatt in eigene Anlagen zu investieren? Erfahren Sie, welche Daten für eine schnelle und konkrete Preisangabe wirklich erforderlich sind, und verfolgen Sie den gesamten Prozess der Zusammenarbeit Schritt für Schritt.

Zur Anfrage
